| 名字 | 国家仪器 PXI-GPIB PXI GPIB 仪器控制模块 |

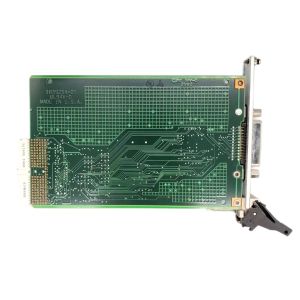

国家仪器 PXI-GPIB PXI GPIB 仪器控制模块
PXI-GPIB(部件编号:778039-01)是用于PXI框架的IEEE 488控制模块.该模块可以利用GPIB将非PXI仪器集成到PXI框架中.这个PXI GPIB仪器控制模块实现了高IEEE 488.2传输速度.该模块包含NI-488.2驱动程序编程许可证,可与GPIB外仪器关联,提供最大可靠性.
NI PXI-GPIB 与 NI-488.2 利用了 HS488,这是一种由 National Instruments 申请的快速 GPIB 协议,并得到了 IEEE 在 ANSI/IEEE 标准 488.1-2003 中的认可.HS488 将 ANSI/IEEE 标准 488.1-1987 的最大信息交换率扩展到 8 MB/s,并且是 IEEE 488.1 协议的扩展集,旨在通过新的快速非互锁握手进行直接信息交换.如果任何活动监听器无法进行 HS488 转移,该协议自然会使用 IEEE 488.1 三线互锁握手协议.使用 HS488 可以获得的最大数据传输速率取决于主机计算机架构和框架安排.NI PXI-GPIB 的转移速率为每秒超过 7.7 MB/s.该设备具有每秒 1536 kbytes 的三线性能,以及最大 7885 kbytes/s 的 HS488 性能.它配备了IEEE 488标准的24针I/O连接器.
PXI-GPIB 可以使用 GPIB 软件运行,该软件可以使用 Microsoft Visual C/C++,Borland C/C++ 和 Microsoft Visual Basic 等软件包进行编程.使用 LabWindows/CVI 或 LabVIEW 等 API 可以大大加快开发时间.
NI PXI-GPIB模块将GPIB控制器和千兆以太网端口整合在一个设备中,为GPIB控制器增加了系统可用性.用户可以在一个组合设备中实现类似的优质GPIB接口和以太网接口,同时节省计算机或PXI机箱中的空间.该设备在+5 VDC下典型输入电流为600 mA,最大为800 mA.
3U PXI设备的物理尺寸为6.3 x 3.9英寸.其推荐的正常工作和存储温度范围分别为0至55°C和–20至70°C(非冷凝),正常工作和存储湿度范围分别为10至90% RH和5至90% RH.
